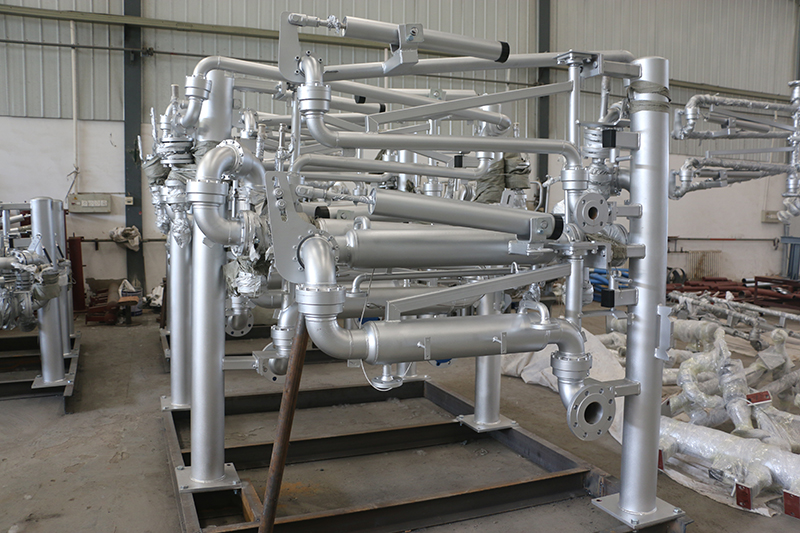

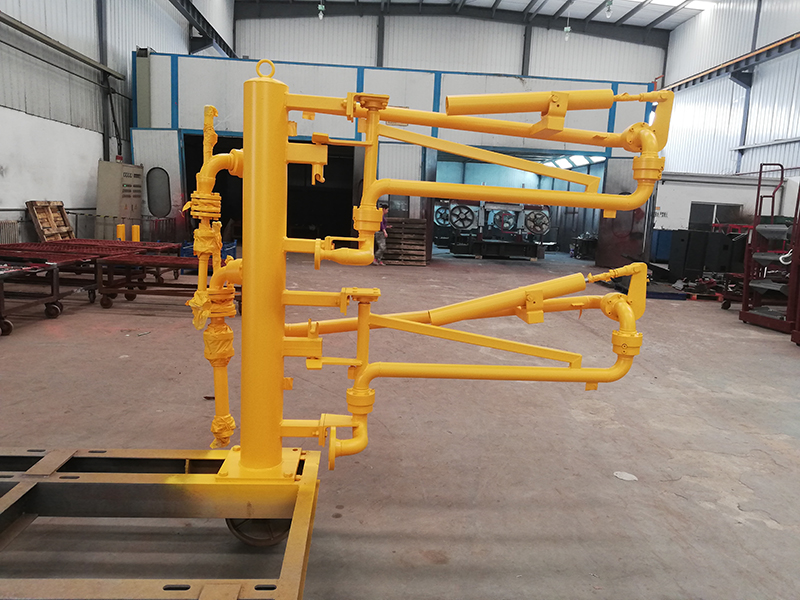

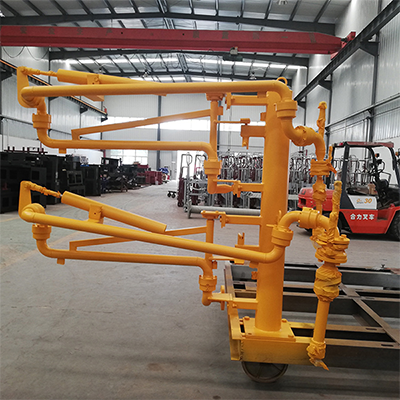

丙烯鹤管

　　丙烯鹤管 — 顾名思义，是用做丙烯装卸作业的鹤管。首先来了解一下什么是丙烯，丙烯常温下为无色、稍带有甜味的气体。分子量42.08，液态密度0.5139g/cm3 (20/4℃)，气体密度1.905(0℃，101325Pa.abs)冰点-185.3℃，沸点-47.4℃。它稍有麻醉性，在815℃、101.325kpa下全部分解。易燃，爆炸极限为2%～11%。不溶于水，溶于有机溶剂，是一种属低毒类物质。丙烯是三大合成材料的基本原料，主要用于生产聚丙烯、丙烯腈、异丙醇、丙酮和环氧丙烷等。由上可见，丙烯为易燃介质，需要采用特殊的装车鹤管进行装卸操作，通常鹤管型号为AL2543，字母AL代表陆用液体装卸臂，第一位数字2代表底部装卸，第二位数字5代表液相管的旋转接头数量为5，第三位数字4代表气相管形式为下翻式，第四位数字3代表液相管形式为上翻式。

型号：2543

　　丙烯鹤管参数：

　　设计压力：2.5MPa;试验压力：3.75MPa

　　设计温度：-40℃～+60℃

　　输送介质：丙烯

　　接管法兰标准：HG20594-97

　　公称尺寸：液相：PN2.5 DN50 ; 气相：PN2.5 DN25

　　接车形式：快速接头

　　丙烯鹤管主要结构：

　　立柱：起支撑作用，承受臂展开时的翻转力矩

　　旋转接头：由转动件及密封件等组成，主要用于连接液体装卸臂的不同组件作相对旋转的并能承受荷载的部件

　　内臂：用于连接输送管道，并与外臂连接的部件

　　外臂：可在水平面和垂直面的范围内转动，主要用于装卸臂同槽车、槽船调整对接工作位置的部件

　　平衡器：用于平衡外臂转动力矩的部件

　　快速接头：手动或液压驱动，能同槽车或槽船接口快速连接的部件

　　球阀：手动控制装卸开关

　　拉断阀(可选)：用于同汽车槽车接口连接的紧急脱离阀件

　　丙烯鹤管主要材质：

　　管道法兰及管件： 304;球阀：304; 快速接头：304

　　旋转接头：外圈30CrMo或45钢，内圈304，法兰304

　　主密封圈：PTFE，骨架304
